Co je nového v AutoCAD Plant 3D 2027

Nastavení projektu

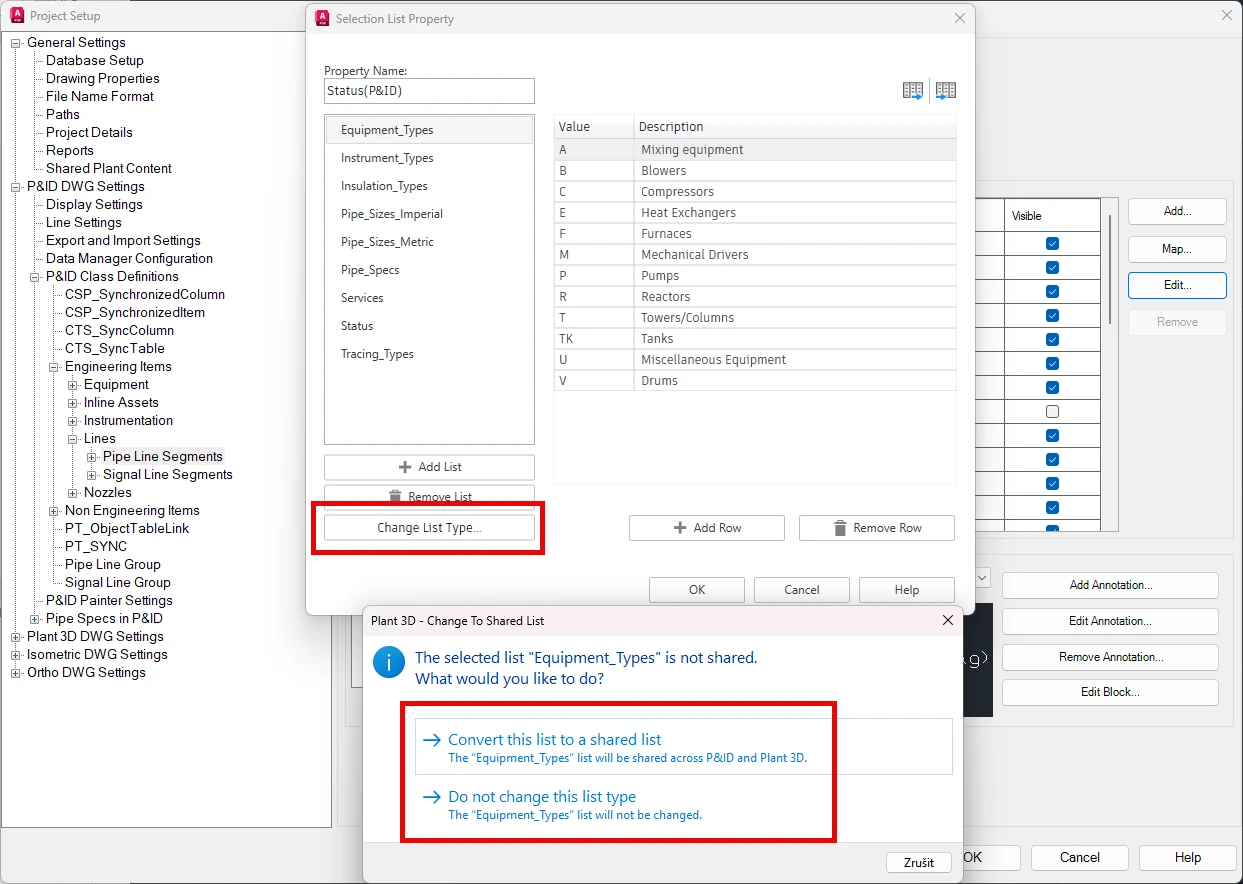

Konverze seznamů hodnot

Dialogové okno pro tvorbu seznamů bylo vylepšeno a umožňuje sdílet seznamy hodnot (například seznam médií, izolací, materiálu a další) mezi P&ID a 3D třídami i pro stávající seznamy. V předchozí verzi bylo možné sdílet pouze nově vytvářené seznamy.

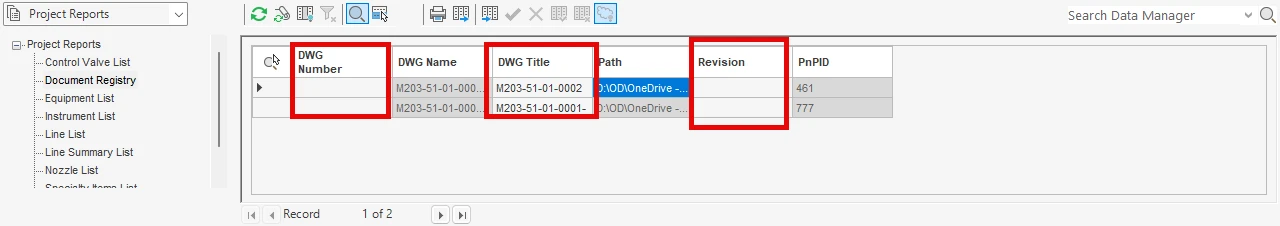

Editace vybraných parametrů dokumentu

V Data Manageru lze nyní editovat následující parametry dokumentu:

• DWG Number
• DWG Title
• Revision
• Uživatelské parametry

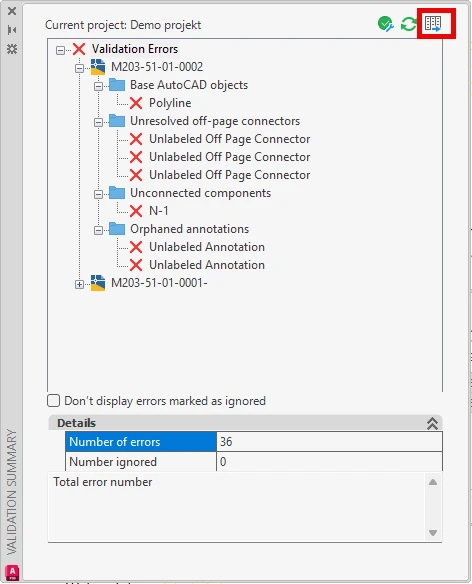

Export reportu z validace projektu

Seznam upozornění z validace projektu nebo výkresu lze nyní vyexportovat do formátu XLSX klepnutím na ikonu Export.

Vylepšení 3D modelování

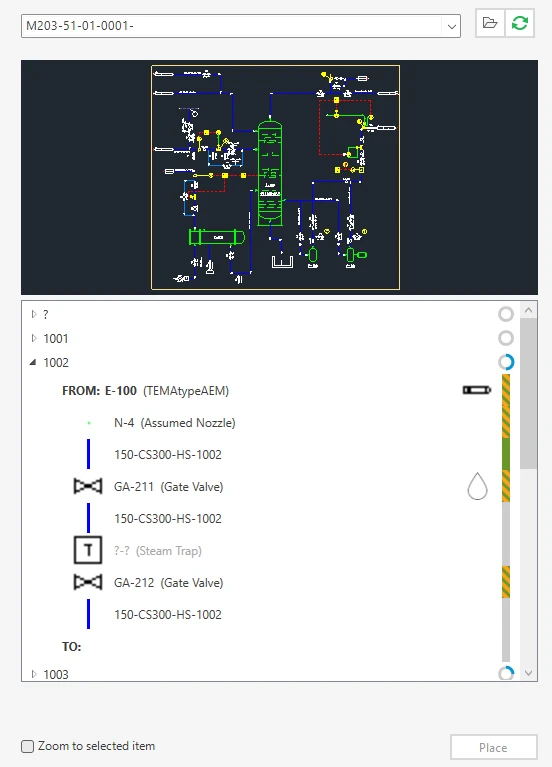

Indikace stavu a rozpracovanosti potrubí

V nástroji P&ID Modeler přibyly nové vizuální ukazatele. U každé potrubní větve se nově zobrazuje kruhový indikátor procentuálního dokončení (stačí na něj najet myší), který zobrazuje stav rozpracovanosti a upozorňuje také na případné nespojitosti dílů.

• Zelená – komponenta je vymodelována a všechny vlastnosti se shodují.
• Zeleno-žlutá – vymodelováno, ale některé mapované vlastnosti mezi P&ID a 3D modelem se neshodují.
• Šedá – komponenta zatím nebyla vymodelována.

Snadnější práce s uživatelskými díly (Custom Parts)

V paletě Shape Browser lze nyní díly vyhledávat a uživatelské díly (Custom Parts) lze navíc přidávat přímo z palety nástrojů na kartě Instrumentation Spec.

Vylepšená tvorba P&ID schémat

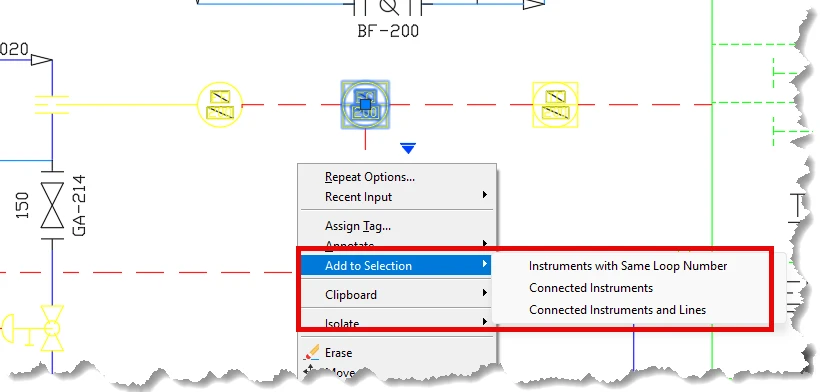

Nástroj Přidat k výběru pro instrumenty

Podobně jako ve 3D návrhu lze k vybranému dílu přidat odpovídající komponenty; obdobná funkce je nyní dostupná i pro P&ID. Při výběru instrumentu můžete do výběru zahrnout i související instrumenty pro dávkové operace, jako je hromadné přesouvání, mazání nebo úprava vlastností.

Vylepšení tvorby izometrických výkresů

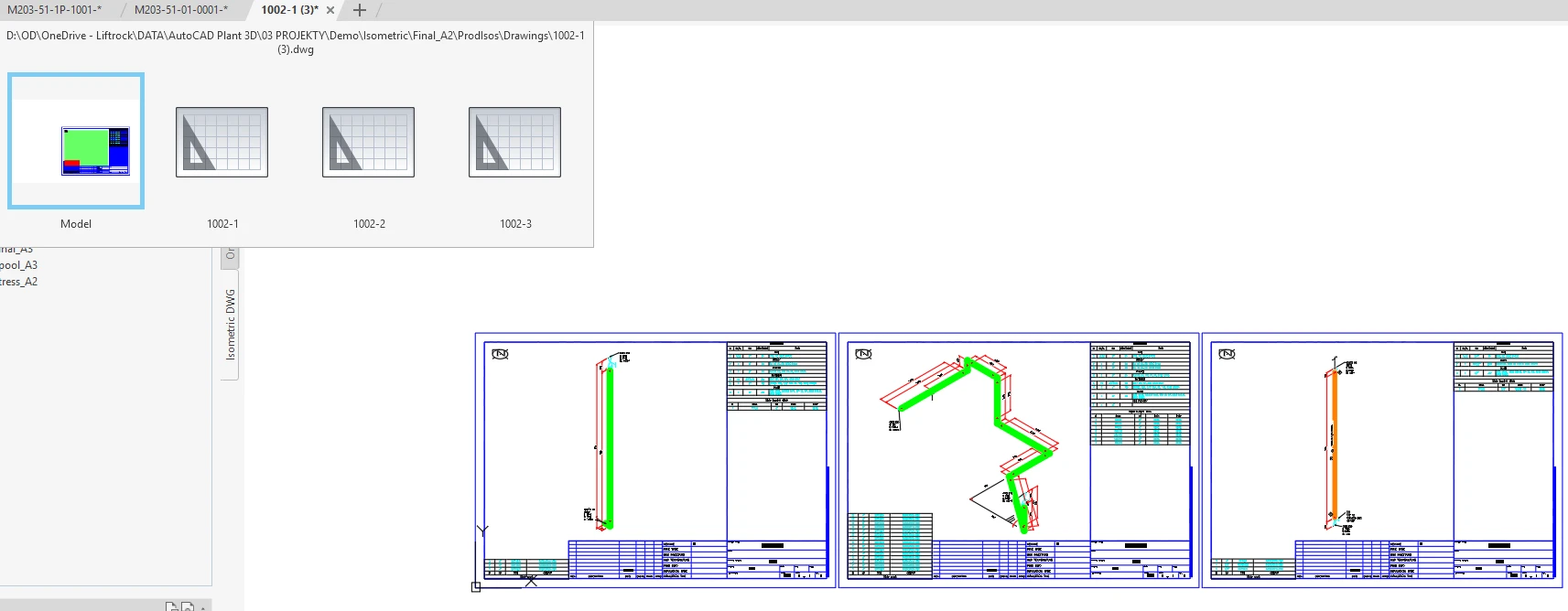

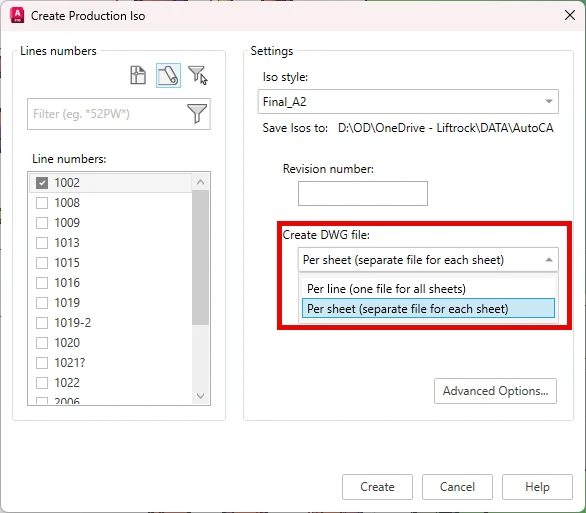

Sloučení ISO výkresů do jednoho DWG souboru

Velkou novinkou je možnost umístit všechny výkresové listy pro stejné číslo trasy do jednoho jediného výkresu (v modelovém prostoru), kde je každý list reprezentován jako samostatné rozvržení (Layout). Přepínání a kontrola detailů je díky tomu mnohem rychlejší než v předchozích verzích (kde byl každý list samostatným souborem). Pro nové projekty je toto chování nastaveno jako výchozí. Stále zůstává i možnost generovat listy do samostatných výkresů.

Vylepšený Spec Editor

Spec Editor přináší řadu drobných vylepšení:

• Výběr více buněk lze nyní kopírovat pomocí kláves Ctrl+C a vkládat pomocí kontextové nabídky v dialogovém okně Editor vlastností.
• Změny provedené na kartě Part List lze nyní vrátit zpět.
• Seznam dimenzí je nyní v dialogu Spec Property Editor na samostatné záložce a podporuje také uživatelsky vytvářené komponenty.
• Na kartě Branch Table je možné měnit měřítko.

Součástí verze Autodesk AutoCAD Plant 3D 2027 jsou samozřejmě i všechny novinky samotného AutoCADu 2027.
