Automatizovaný výdej dat do DTM ČR pro společnost ČEPS

Kontext řešení

Společnost ČEPS, a.s. provozuje přenosovou soustavu České republiky a spravuje rozsáhlou síť vedení velmi vysokého a vysokého napětí a související infrastruktury. V rámci povinností vlastníka, správce a provozovatele technické infrastruktury předává údaje pro aktualizaci digitálních technických map krajů prostřednictvím Informačního systému Digitální mapy veřejné správy (IS DMVS). Pro tento účel bylo potřeba zajistit pravidelný, spolehlivý a standardizovaný výdej dat o infrastruktuře ČEPS.

Klíčové výzvy projektu

• Automatizace opakujícího se procesu výdeje dat bez nutnosti manuálních kroků obsluhy
• Transformace interních GIS dat do standardizovaného formátu JVF DTM (jednotný výměnný formát digitální technické mapy) dle požadavků ČÚZK
• Zajištění integrity a validity dat před jejich předáním prostřednictvím IS DMVS
• Průběžné informování odpovědných osob o stavu zpracování prostřednictvím e-mailových notifikací
• Ošetření specifik kritické infrastruktury, včetně generování maskovacích geometrií

Popis dodaného řešení

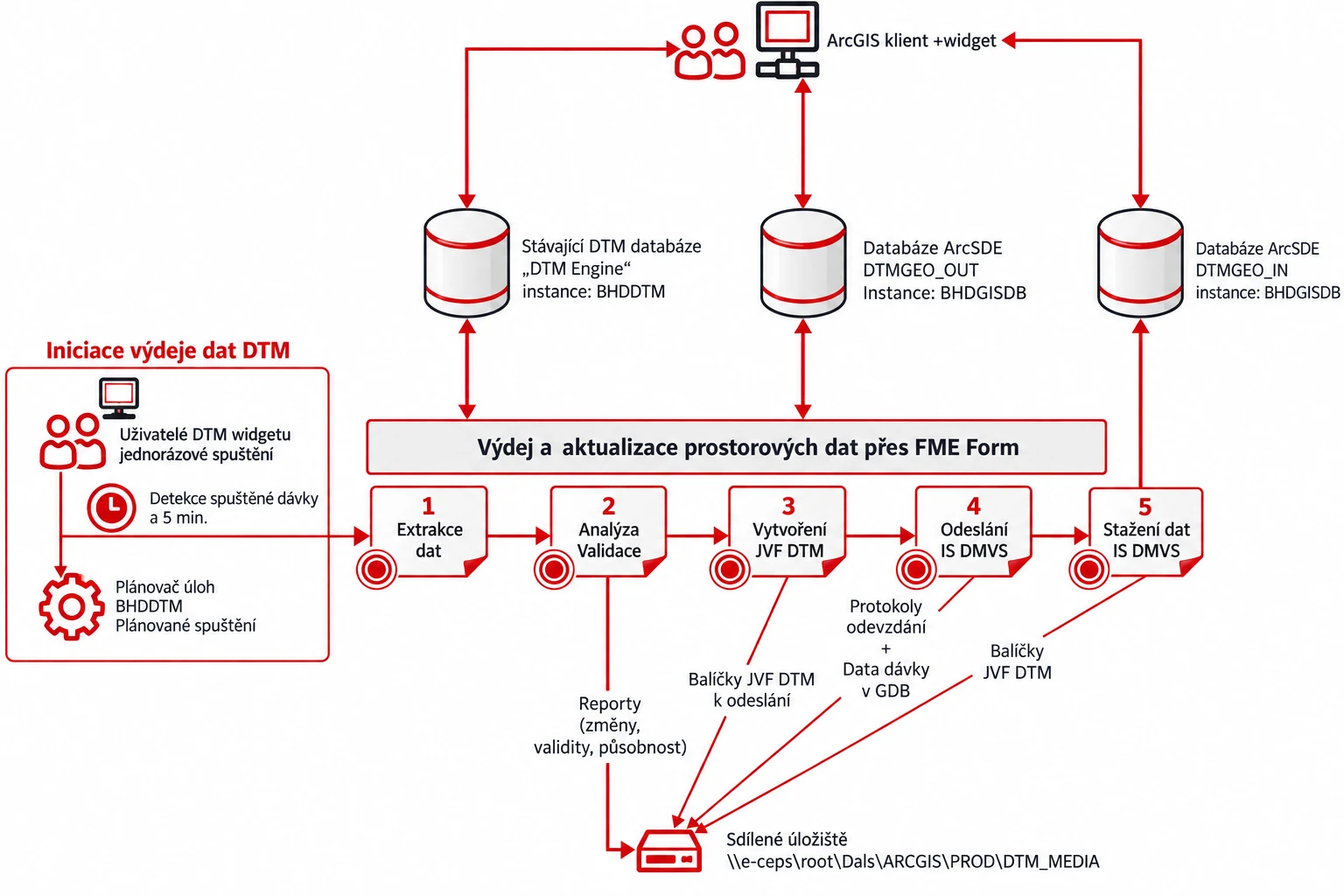

Dodané řešení pokrývá celý životní cyklus výdeje dat – od inicializace dávky přes extrakci, transformaci a validaci dat až po jejich předání prostřednictvím IS DMVS a následné stažení stavových dat. Architektura je postavena na platformách FME a ArcGIS a je plně integrována s interním GIS prostředím zákazníka i s rozhraním IS DMVS provozovaným ČÚZK.

Inicializace výdeje dat

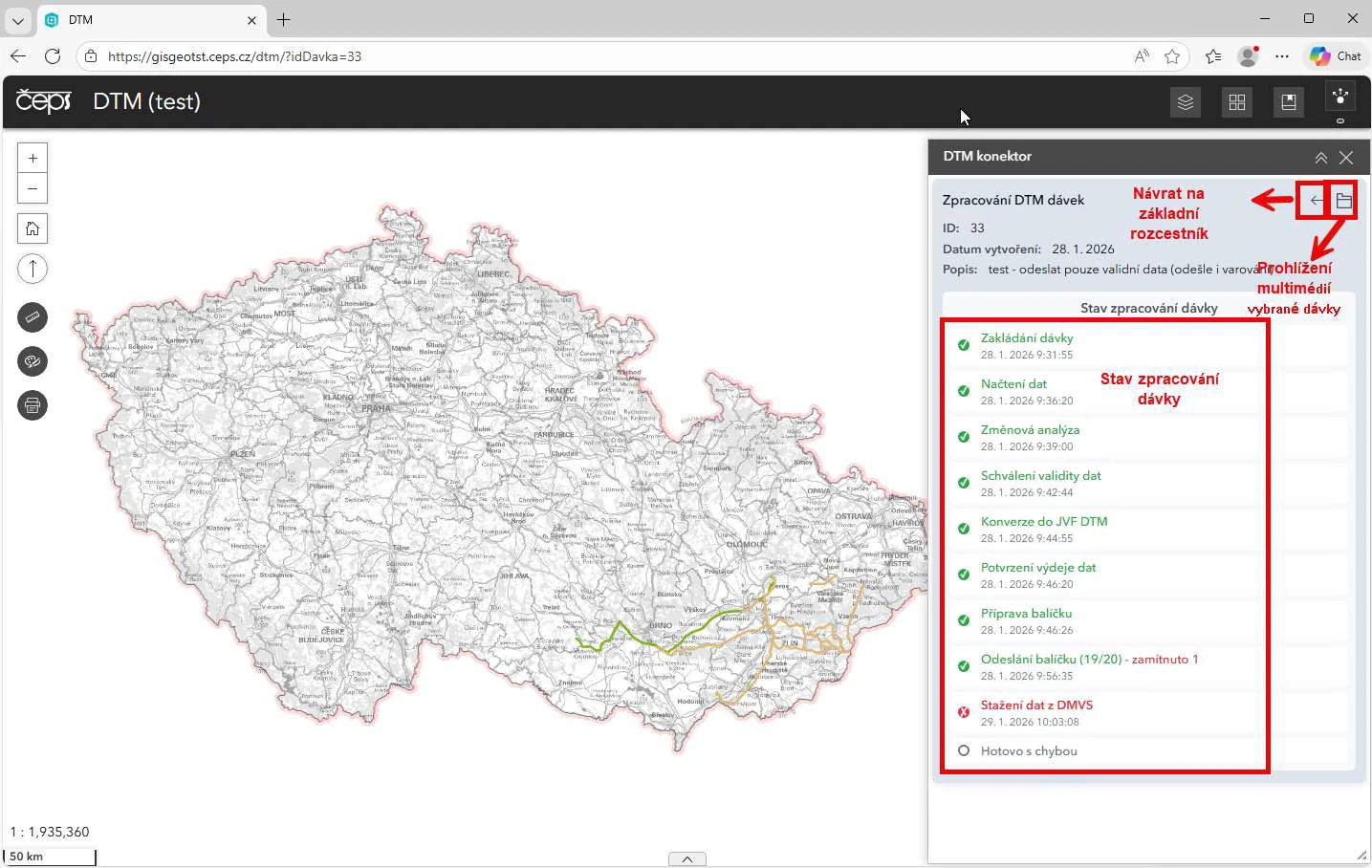

Výdej dat může probíhat plně automaticky v nastaveném intervalu, bez zásahu obsluhy. Zároveň jej může oprávněný uživatel kdykoli spustit ručně prostřednictvím DTM Widgetu ve webové aplikaci vytvořené v ArcGIS Experience Builderu. Systém v obou režimech kontroluje stav předchozích dávek, aby nemohlo dojít k souběžnému spuštění více procesů výdeje.

Zpracování dat v FME

Zpracování samotných dat určených pro výdej do DTM ČR probíhá v těchto hlavních krocích:

• Extrakce dat z GIS – data jsou načtena z produkční ArcGIS služby, prostorově analyzována vůči hranicím krajů a namapována na strukturu JVF DTM.
• Změnová analýza – systém porovnává data aktuální dávky s poslední úspěšně dokončenou dávkou a klasifikuje každý prvek jako Insert, Update, Delete nebo No change. Součástí je kontrola validity dat a generování přehledných reportů o změnách, validitě prvků a územní působnosti.
• Generování balíčků JVF DTM – na základě změnové analýzy jsou vygenerovány zazipované balíčky ve formátu JVF DTM připravené k odeslání. Data jsou s ohledem na výkon rozdělována do balíčků s konfigurovatelným počtem prvků.
• Odeslání prostřednictvím IS DMVS – balíčky jsou odesílány přes rozhraní IS DMVS k dalšímu zpracování v příslušných krajských DTM. Systém průběžně sleduje stav jejich zpracování a výsledky zapisuje do metadatové databáze. Po úspěšném zpracování jsou k prvkům doplněna krajská ID a EDTI kódy podání.
• Stažení stavových dat – v závěrečné fázi jsou ze systému IS DMVS stažena aktuální stavová data ČEPS a uložena do interní databáze pro účely dalšího zpracování.

Klíčové přínosy řešení

Nasazené řešení přináší zákazníkovi řadu konkrétních provozních výhod:

• Úplná automatizace – pravidelný výdej dat probíhá bez manuálního zásahu, čímž se eliminuje riziko lidské chyby a snižuje administrativní zátěž obsluhy.
• Víceúrovňová validace – systém kontroluje naplněnost povinných atributů, duplicitu identifikátorů, správnost geometrií (sebeprotínání, multipart, nulové geometrie, oblouky) i příslušnost prvků k území ČR. Výsledky jsou dostupné v přehledném reportu.
• Automatické notifikace a upozornění – systém informuje odpovědné osoby o důležitých stavech a případných chybách během zpracování. Pokud se zpracování balíčku na straně krajské DTM neúměrně prodlouží, může automaticky upozornit také jejího správce.
• Přehled o průběhu a historii výdeje – stav jednotlivých dávek a jejich zpracování je průběžně evidován v systému. Oprávněný uživatel může v DTM Widgetu sledovat aktuální stav dávky i historii předchozích výdejů a v případě potřeby dohledat související výstupy.
• Sledovatelnost a auditovatelnost – stavy zpracování se průběžně ukládají do metadatové databáze a ke každé dávce je uchována záloha odeslaných dat. Lze tak zpětně dohledat, která data byla v konkrétní dávce zpracována a odeslána.
• Podpora kritické infrastruktury – řešení automaticky generuje maskovací geometrie pro prvky kritické infrastruktury v souladu s legislativními požadavky.
• Připravenost na růst objemu dat – konfigurovatelná velikost balíčků a iterativní generování umožňují efektivně zpracovávat i rozsáhlé datové sady bez přetížení systémů. Řešení se tak může přizpůsobovat rostoucímu objemu dat ČEPS.

Automatizovaný výdej dat do DTM ČR jako řízený a auditovatelný proces

Dodané řešení převedlo povinnost předávat údaje pro aktualizaci digitálních technických map krajů do plně automatizovaného procesu, který běží prakticky bez zásahu obsluhy. Společnost ČEPS, a.s. má k dispozici robustní a auditovatelný nástroj zajišťující spolehlivý tok aktuálních a validovaných dat prostřednictvím IS DMVS – s víceúrovňovou validací, automatickými notifikacemi a kompletní historií dávek. Architektura řešení je navržena pro dlouhodobý provoz a umožňuje reagovat na budoucí změny formátu JVF DTM i rozhraní IS DMVS.
