BIM koordinace zajišťuje, aby architektonické, konstrukční a profesní BIM modely tvořily jeden prověřený a vzájemně sladěný digitální celek. Služby společnosti Controlis zahrnují koordinaci BIM modelů, provádění clash detection i evidenci a řízení odstraňování kolizí. Součástí je také kontrola kvality modelových dat a nastavení spolupráce projektových týmů ve společném datovém prostředí (CDE).
BIM koordinace je systematický proces, při kterém se propojují a kontrolují informační modely jednotlivých profesí. Architektura, nosné konstrukce, vzduchotechnika, vytápění, chlazení, elektroinstalace a další části projektu musí být navrženy tak, aby se vzájemně prostorově ani technicky nevylučovaly.
Profesní modely spojujeme do sdruženého neboli federovaného modelu. V něm kontrolujeme geometrické kolize, vzájemné návaznosti, průchodnost tras, potřebné odstupy, montážní a servisní prostory i další požadavky projektu. Zjištěné problémy vyhodnocujeme, evidujeme, přiřazujeme odpovědným účastníkům a sledujeme až do jejich vyřešení.
BIM koordinace proto není pouze jednorázová kontrola kolizí (clash detection). Jde o opakovaný a řízený proces, který propojuje modely, lidi, odpovědnosti a projektová data.
Rozsah služby přizpůsobujeme roli zákazníka v projektu:
Službu poskytujeme od návrhové fáze přes realizaci až po kontrolu dokumentace skutečného provedení stavby.
Na začátku určíme rozsah kontrol, odpovědnosti jednotlivých účastníků, strukturu modelů, způsob evidence problémů a harmonogram koordinačních cyklů. Prověříme požadavky objednatele, včetně požadavků na výměnu informací EIR (Exchange Information Requirements), BIM Execution Plan a nastavení CDE.
Ověříme aktuálnost a správnou verzi modelů, jejich umístění, souřadný systém, jednotky, členění, pojmenování a základní kvalitu geometrických i negrafických dat. Zkontrolujeme, zda modely splňují dohodnuté požadavky, a následně je spojíme do sdruženého BIM modelu.
Provádíme automatizované testy kolizí i vizuální kontrolu prostorových a technických vazeb. Kontrolujeme tvrdé kolize, při kterých se prvky fyzicky protínají, i měkké kolize způsobené nedodržením požadovaných odstupů, montážních nebo servisních prostorů. Posuzujeme také proveditelnost návrhu, přístupnost technologií a podmínky pro jejich údržbu.
Relevantní kolize a další nedostatky roztřídíme, popíšeme a přiřadíme odpovědným členům projektového týmu. Každý problém je zachycen v konkrétním místě modelu a má dohledatelný stav řešení.
Na pravidelných koordinačních schůzkách (BIM review) řešíme prioritní kolize, návaznosti profesí a odpovědnosti za jejich odstranění. Projektanti nebo poddodavatelé následně upravují své autorské modely.
Po odevzdání nových verzí ověříme, zda byly problémy odstraněny, a zkontrolujeme, zda úpravy nevytvořily nové kolize. Výsledky průběžně dokumentujeme v koordinačních přehledech a reportech pro projektový tým, zhotovitele nebo investora.
Controlis nepouští pouze automatické testy, ale výsledky odborně interpretuje.
Volbu nástrojů přizpůsobujeme rozsahu projektu, formátům modelů a způsobu spolupráce jednotlivých účastníků.
Model Coordination v Autodesk Forma využíváme pro cloudové spojování a koordinaci profesních modelů. Umožňuje modely společně zobrazovat, filtrovat, automaticky vyhledávat kolize a seskupovat je podle zvolených pravidel.
Z relevantních kolizí lze vytvářet koordinační problémy (Issues), přiřazovat je odpovědným osobám a sledovat jejich řešení. Projektový tým tak pracuje se společnou a aktuální evidencí problémů přímo v kontextu BIM modelu. Model Coordination patří mezi nástroje původně známé z Autodesk Construction Cloud, které Autodesk postupně začleňuje do širší platformy Autodesk Forma.
Forma Data Management, dříve Autodesk Docs, slouží jako společné datové prostředí pro ukládání a správu projektových modelů, dokumentů, verzí, přístupových práv, připomínek a Issues.
Koordinační proces tak vychází z řízených a aktuálních verzí projektových dat. Forma Data Management umožňuje porovnávat verze modelů a identifikovat přidané, odebrané nebo změněné prvky. Projektový tým zároveň získává dohledatelnou historii změn, komentářů a řešení jednotlivých problémů.
Autodesk Navisworks Manage používáme pro detailní spojování rozsáhlých modelů a pokročilý clash detection pomocí nástroje Clash Detective. Umožňuje vytvářet konkrétní testy mezi vybranými částmi modelu, nastavit tolerance, třídit výsledky a připravovat podrobné reporty.
Pro detekci kolizí je určena verze Navisworks Manage. Nástroj Clash Detective není součástí Navisworks Simulate.

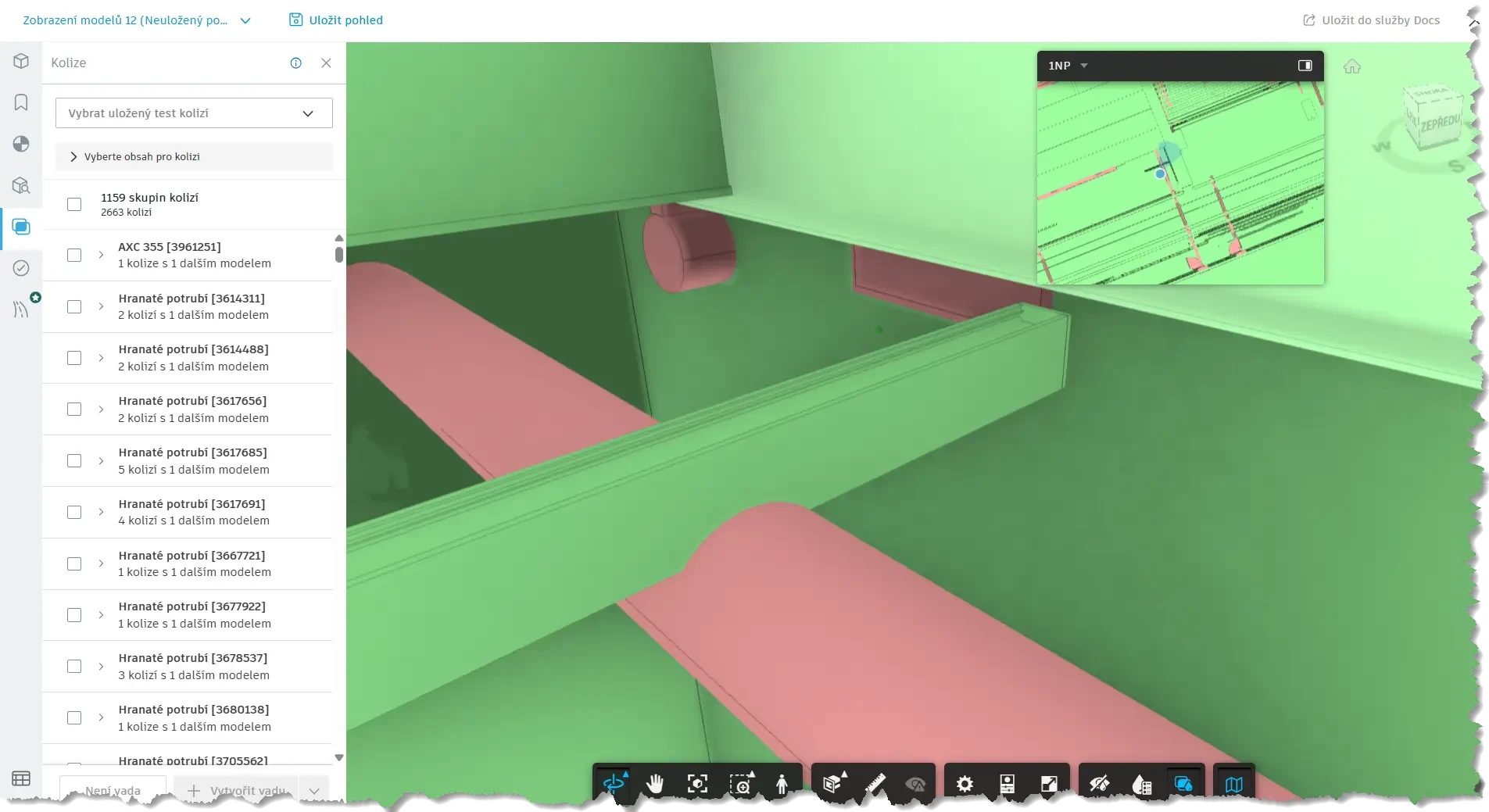

Model Coordination v Autodesk Forma umožňuje procházet skupiny kolizí mezi aktuálními profesními modely a posuzovat jednotlivé problémy přímo v kontextu sdruženého modelu.
Clash Detective v Navisworks Manage slouží k nastavování koordinačních testů, kontrole jednotlivých kolizí a přípravě podkladů pro jejich systematické řešení.
Společné zobrazení konstrukcí a technických instalací pomáhá ověřit jejich vzájemné vazby a identifikovat problematická místa přímo v prostorovém kontextu modelu.
Výstupem BIM koordinace není pouze seznam nalezených kolizí. Zákazník podle sjednaného rozsahu získává:
Včasné odhalení problémů v digitálním modelu omezuje změny a improvizovaná řešení během realizace. Projektový tým získává lepší přehled, jednoznačnější odpovědnosti a spolehlivější podklady pro rozhodování, výstavbu i následné předání stavby.
Máme zkušenosti s rozsáhlými pozemními i infrastrukturními projekty. Na projektu T Areny Brno například zajišťujeme kontrolu BIM procesů, požadavků na CDE a BEP, dohled nad poddodavateli i přípravu dokumentace skutečného provedení stavby.
BIM koordinaci propojujeme s procesním řízením projektu. Neřešíme pouze kolize modelů, ale také odpovědnosti účastníků, kvalitu dat a správné nastavení spolupráce v CDE.
