BIMařova abeceda VIII – MVD

Co je to MVD ?

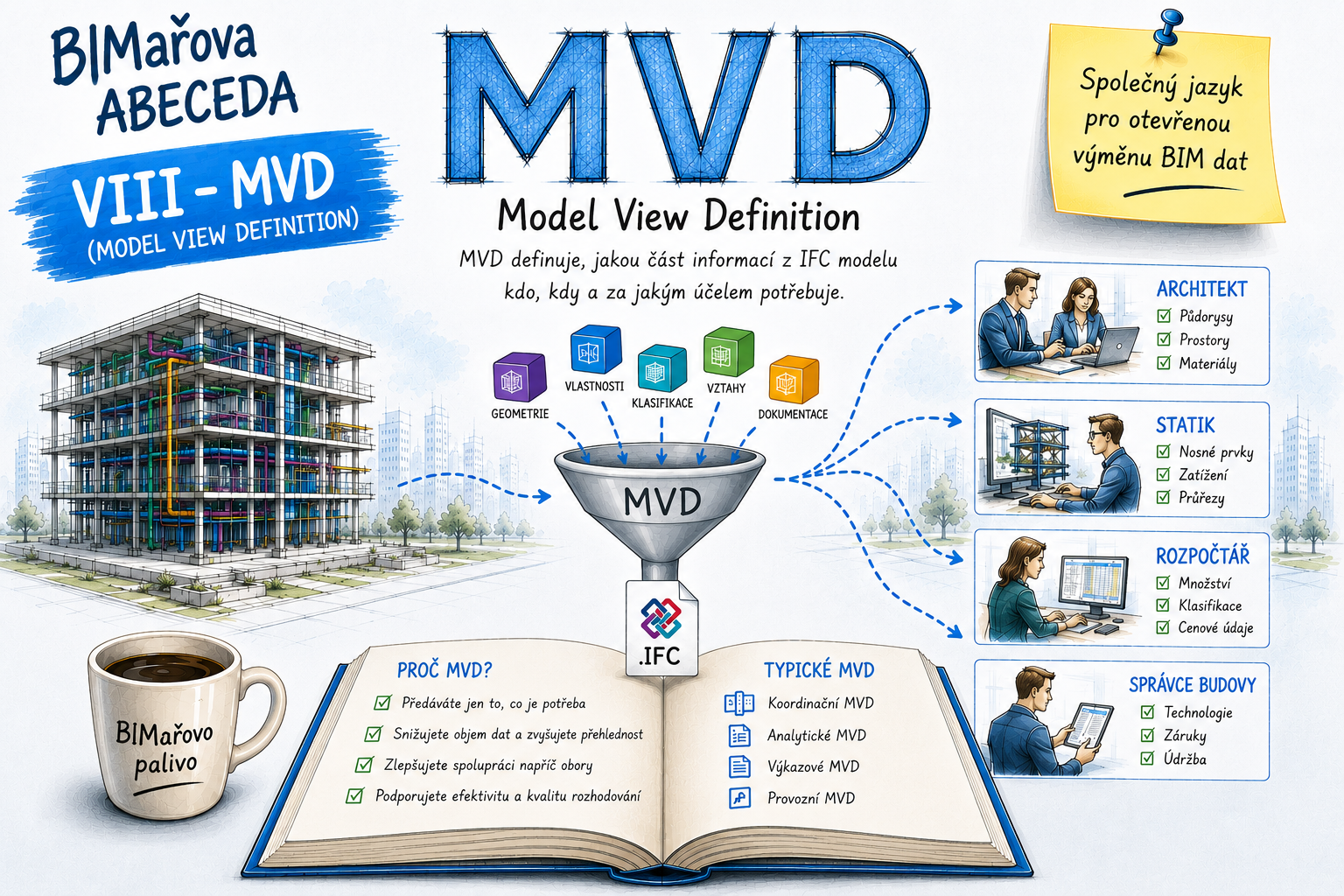

MVD, neboli Model View Definition, je přesná specifikace podmnožiny IFC schématu, která je vyžadována pro konkrétní účel výměny dat. Zjednodušeně: IFC (díl VII) je velký, komplexní standard obsahující stovky tříd a tisíce možných vlastností. MVD říká: pro tento konkrétní případ si vyměňujte jen tuto definovanou část IFC.

MVD tedy funguje jako výřez z celého IFC slovníku, přizpůsobený konkrétnímu use-case.

Proč MVD vznikla?

IFC schéma je záměrně navrženo jako velmi obecné, aby pokrylo co nejširší spektrum případů použití – od architektonického návrhu přes konstrukční analýzu až po facility management. Tato obecnost je výhodou i nevýhodou zároveň: software nemusí implementovat celé schéma, ale musí jasně deklarovat, kterou jeho část podporuje.

MVD poskytuje tuto jasnou deklaraci. Software, který implementuje konkrétní MVD, garantuje, že data definovaná touto specifikací správně exportuje i importuje.

Příklady MVD v praxi

buildingSMART International definuje a certifikuje několik standardních MVD. Nejrozšířenější jsou:

• Coordination View: určena pro koordinaci modelů různých profesí – obsahuje geometrii a prostorové vztahy pro vizualizaci a clash detection. Tato MVD je nejčastěji používaná při exportu z Revitu nebo jiných projekčních aplikací pro načtení do Navisworks, Solibri nebo BIM Collab.
• Reference View: zjednodušená verze pro předávání referenčních modelů – geometrie bez editovatelné struktury.
• Design Transfer View: určena pro přenos modelů mezi návrhovými nástroji se zachováním editovatelné struktury prvků.
• IFC 4.3 Reference View: rozšíření pro infrastrukturní stavby (mosty, silnice, železnice, tunely) v normě IFC 4.3.

MVD a certifikace softwaru

buildingSMART provozuje certifikační program, v rámci kterého výrobci softwaru prokazují shodu svých nástrojů s konkrétními MVD. Software s certifikací IFC garantuje, že export i import dat proběhne správně dle specifikace.

Pokud tedy při výběru BIM nástroje řešíte interoperabilitu, ptejte se nejen na podporu IFC, ale na konkrétní MVD, které software implementuje a certifikuje.

MVD, IDS a budoucnost

Vedle MVD se v posledních letech prosazuje IDS (Information Delivery Specification, díl V), který umožňuje definovat vlastní, projektově specifické požadavky na IFC data strojově čitelným způsobem. IDS a MVD jsou komplementární: MVD definuje strukturu výměny na úrovni softwaru a standardu, IDS umožňuje zadavateli nebo projektovému manažerovi specifikovat konkrétní datové požadavky pro daný projekt.
