BIMařova abeceda XI – LOD, LOIN

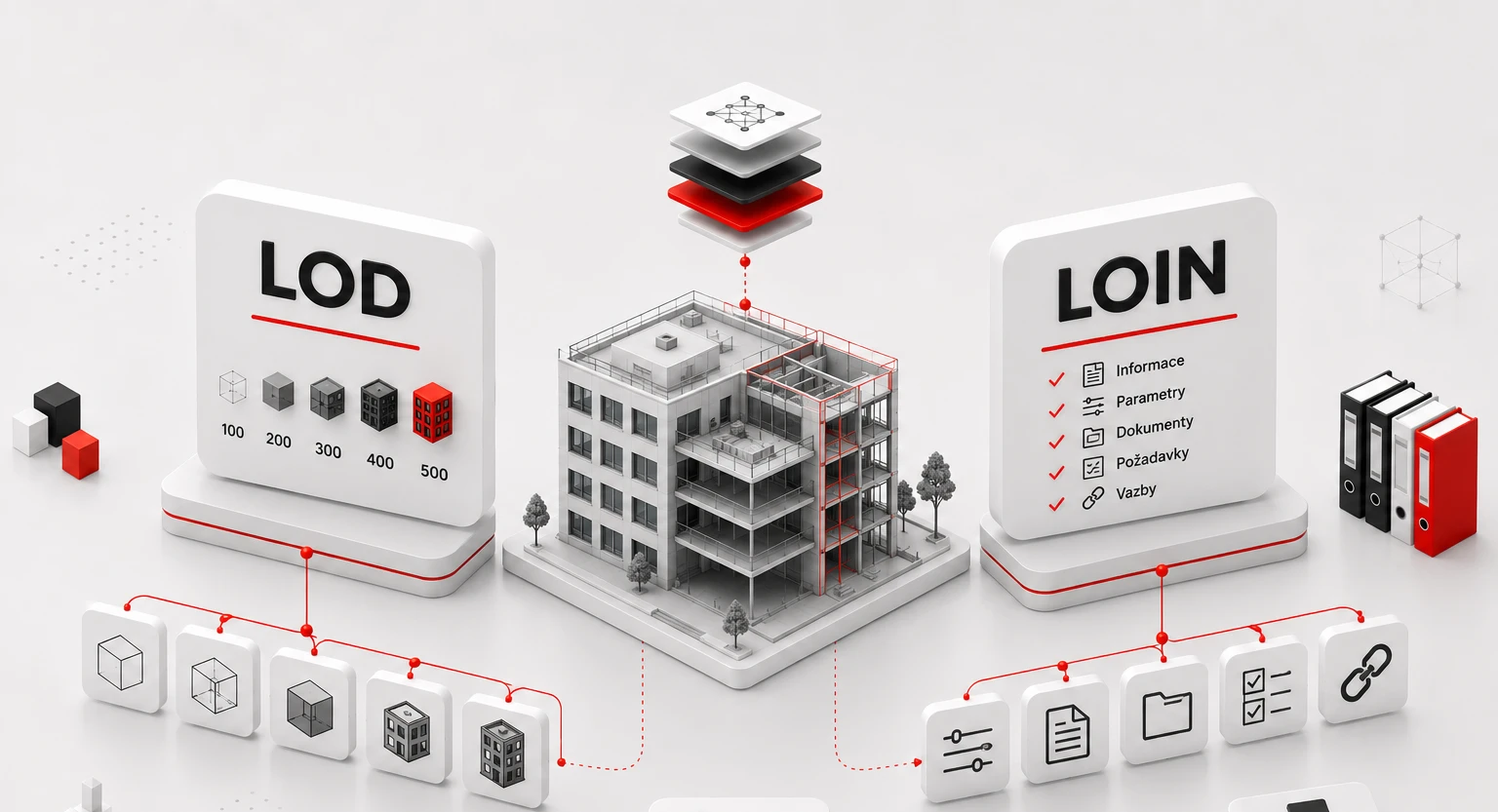

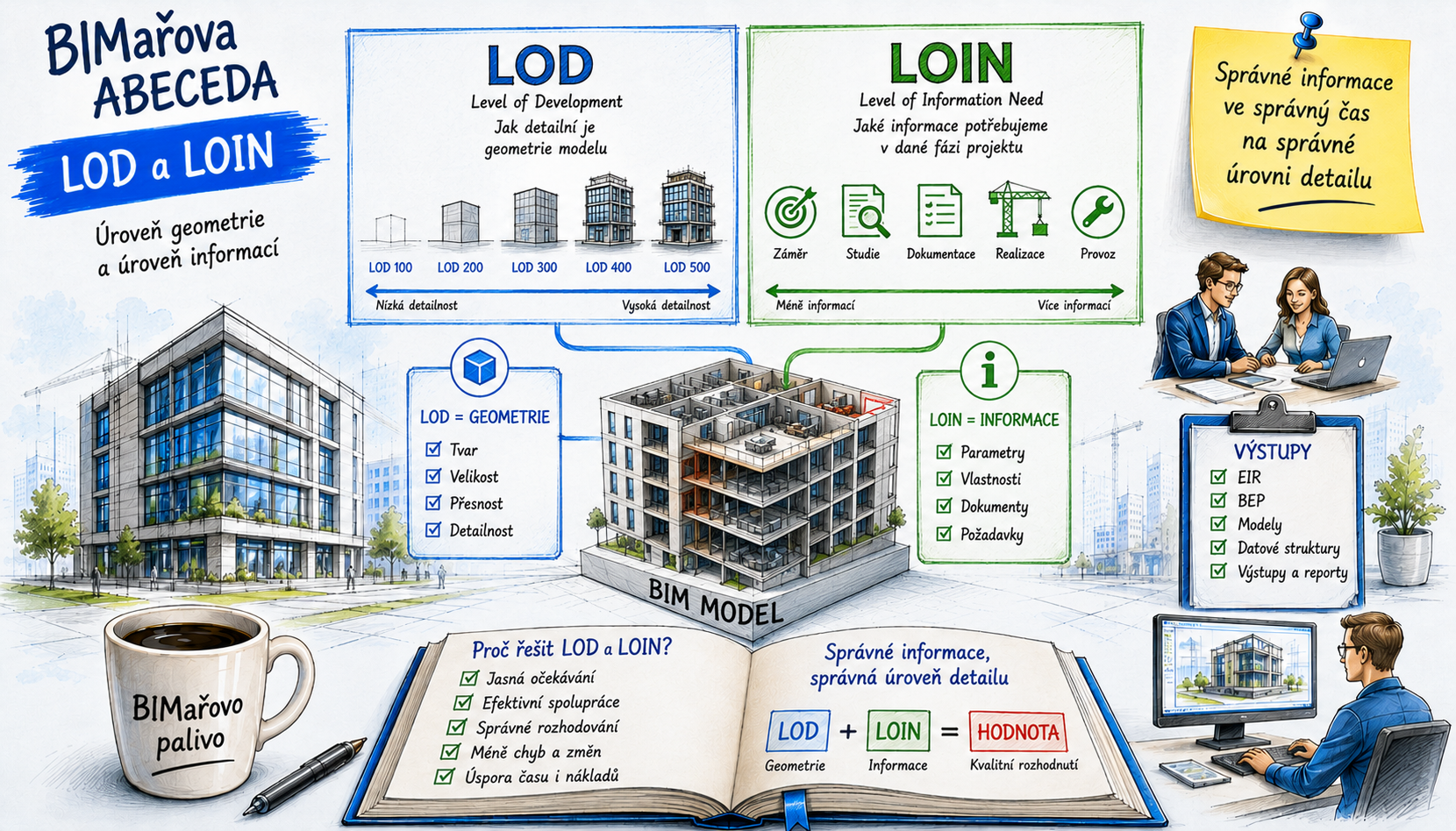

LOD – Level of Development (nebo Detail?)

LOD je zkratka, která v průběhu let získala hned několik výkladů, a právě to způsobuje velkou část zmatku v praxi.

Původní zkratka LOD označovala Level of Detail – tedy úroveň geometrické podrobnosti modelu. Postupně se prosadil přesnější vyklad Level of Development, který zahrnuje nejen geometrii, ale také míru spolehlivosti a úplnosti negeometrických informací připojených k modelovanému prvku.

V americkém prostředí definuje LOD specifikace organizace BIMForum, která rozeznává tyto základní úrovně:

• LOD 100: konceptuální úroveň – prvek je reprezentován symbolem nebo hmotou bez přesné geometrie.
• LOD 200: schematická geometrie – přibližné rozměry a poloha, bez detailů.
• LOD 300: přesná geometrie – prvek odpovídá projektové dokumentaci, včetně přesných rozměrů.
• LOD 350: koordinační úroveň – prvek obsahuje informace potřebné pro koordinaci s jinými profesemi.
• LOD 400: výrobní úroveň – prvek obsahuje informace pro výrobu a montáž.
• LOD 500: provozní úroveň – model odpovídá skutečnému stavu stavby (as-built).

Toto číslování není totožné s evropskou praxí a normou ISO 19650, kde se místo LOD používá pojem LOIN.

LOIN – Level of Information Need

LOIN, neboli Level of Information Need (Úroveň informační potřeby), je pojem zavedený normou ISO 19650 a přesněji rozpracovaný v normě EN 17412-1 (nahrazena normou ČSN EN ISO 7817-1). Na rozdíl od amerického LOD, LOIN explicitně odděluje dvě složky:

• Grafická / geometrická informace (Level of Geometry, LOG): popisuje geometrickou podrobnost a přesnost prvku – od hmoty až po přesný tvar s detaily.
• Negrafická / negeometrická informace (Level of Information, LOI): popisuje rozsah a spolehlivost atributů, vlastností a dokumentů připojených k prvku.

V praxi to znamená, že pro jeden prvek může být LOG nízký (např. jen hmota pro vizualizaci), ale LOI vysoký (prvek nese přesná technická data pro výběrové řízení nebo správu budovy). Toto oddělení umožňuje daleko přesnější definici toho, co se v rámci projektu od koho požaduje.

Jak LOD/LOIN definovat v projektu?

Požadavky na LOD nebo LOIN se v BIM projektu stanovují v dokumentu EIR (Exchange Information Requirements), o kterém jsme psali ve III. díle BIMařovy abecedy. Konkrétní závazky se pak přebírají do BEP (BIM Execution Plan, díl IV) a plnění může být ověřováno pomocí IDS (díl V).

Správně definovaný LOIN zabraňuje dvěma nejčastějším problémům v praxi:

• Přílišná podrobnost modelování: projektant modeluje detaily, které zadavatel nepotřebuje a nikdy nepoužije.
• Chybějící data: model neobsahuje informace potřebné pro navazující fáze (výběrové řízení, správa budovy).
