CS Silniční podsestavy

Rozšíření Autodesk Civil 3D



Silniční podsestavy pro snadnější návrh silničních koridorů

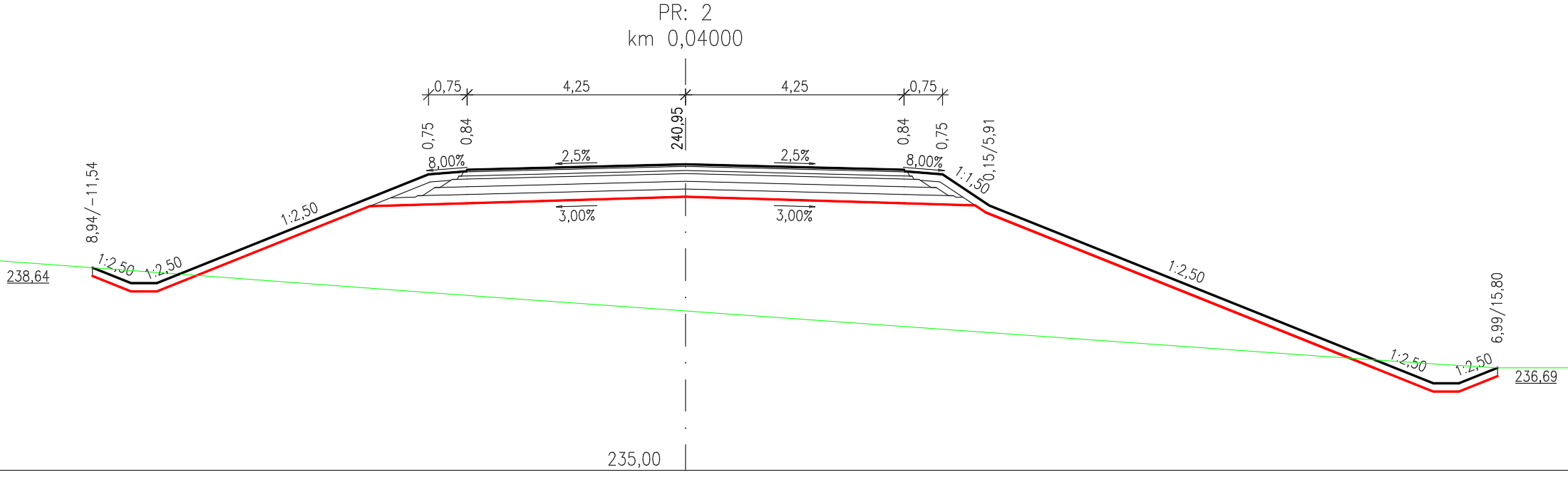

CS Silniční podsestavy jsou specializované prvky pro Autodesk Civil 3D, které zjednodušují tvorbu typických silničních koridorů. Pomáhají projektantům sestavit šablonu typického řezu tvořenou z vozovky, krajnice, násypového či zářezového řešení a díky propracovanému systému parametrů a možnostem cílování umožňují uživatelům snáze řídit návrh svých řešení silničních staveb.

CS Silniční podsestavy vznikají jako praktické rozšíření Civil 3D pro projektanty silničních staveb. Jejich cílem je zrychlit tvorbu koridorů, omezit ruční úpravy a usnadnit export 3D těles z koridoru, který je nezbytný pro tvorbu digitálních modelů staveb (DiMS).

Civil 3D nabízí široké možnosti pro návrh koridorů, ale tvorba vlastních nebo složitějších podsestav může být časově náročná nebo dokonce pro většinu uživatelů nedostupná možnost. CS Silniční podsestavy proto přinášejí připravené prvky vycházející z reálných potřeb silničního projektování.

S CS Silničními podsestavami dokážete:

  • vytvářet vozovku v jednopruhové i dvoupruhové variantě v rámci jedné podsestavy,
  • řídit příčné sklony vozovky dle klopení v trase nebo bez omezení parametrem podsestavy,
  • cílovat kryt i pláň šířkově a výškově,
  • řešit krajnici, násyp i zářez v jedné podsestavě,
  • jednodušeji tvořit 3D tělesa koridorů,
  • nastavovat různé typy příkopů podle potřeby návrhu,
  • pracovat s lavičkami v násypu, zaoblením násypu nebo patním příkopem.



Podsestavy:

Vozovka

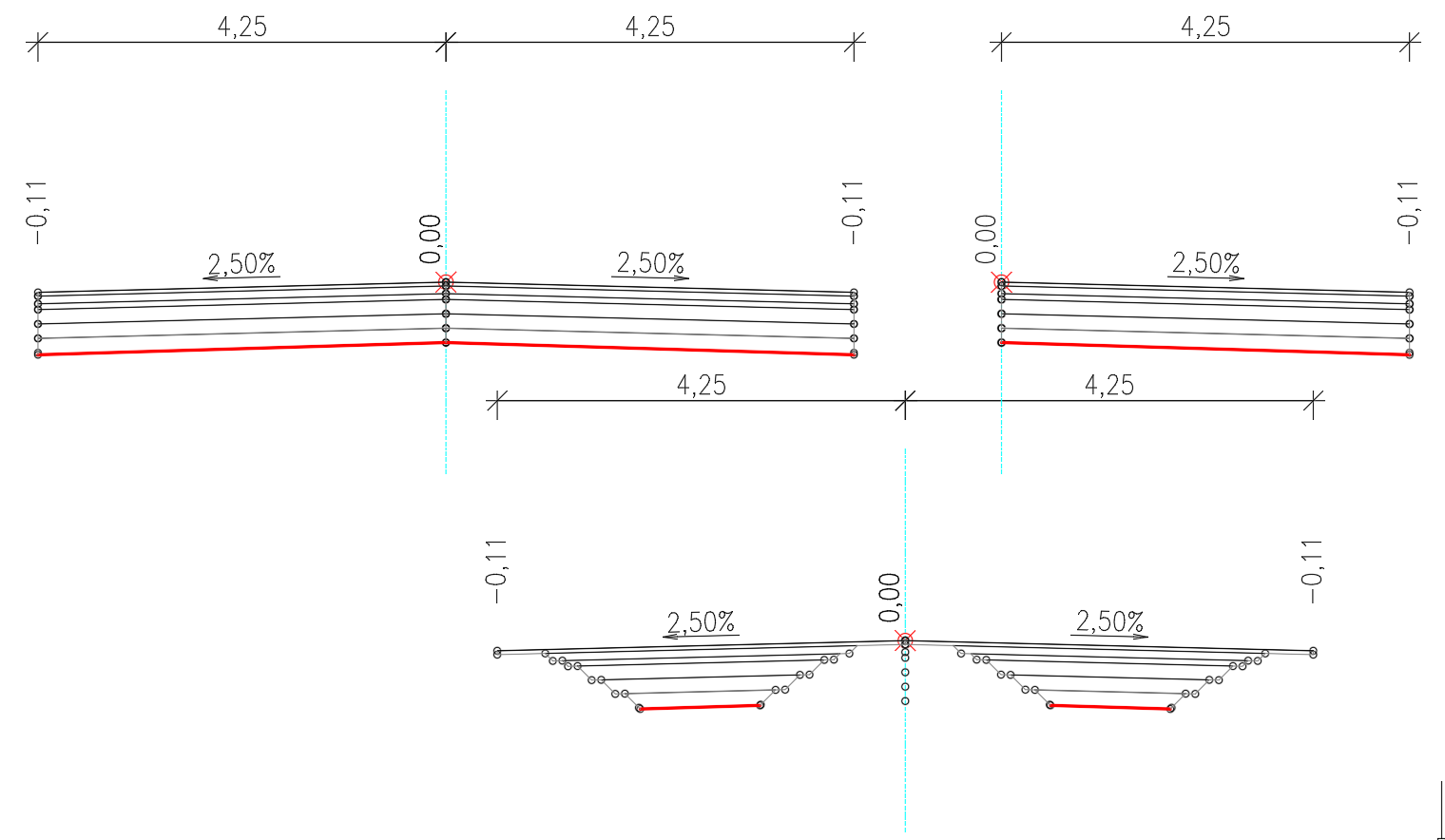

Podsestava Vozovka je určena pro tvorbu konstrukce vozovky v Civil 3D. Umožňuje pracovat s jednopruhovou i dvoupruhovou variantou v jedné podsestavě a nabízí flexibilní nastavení příčných sklonů.

Uživatel může:

  • nastavit příčný sklon podle klopení z trasy,
  • zadat příčný sklon přímo parametrem,
  • kopírovat sklon krytu a pláně,
  • šířku vozovky řídit cílováním,
  • nastavit výškový cíl krytu i pláně,
  • klopit pláň na vzdálenosti podle parametru,
  • zapnout pouze jednu konstrukční vrstvu,
  • využít zazubení vozovkových vrstev.

Podsestava tak pomáhá při tvorbě typických vozovkových konstrukcí, kde je potřeba rychle reagovat na změny šířek, sklonů, vrstev nebo výškových vazeb.

Krajnice Násyp & Zářez

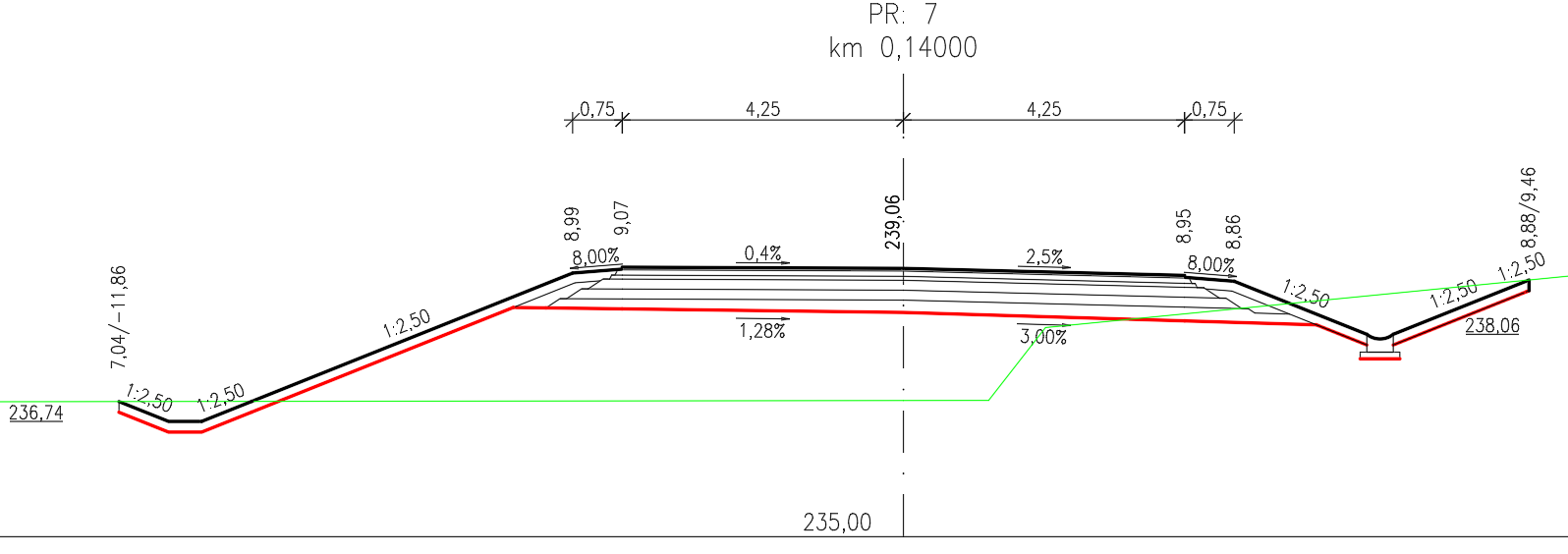

Podsestava Krajnice Násyp & Zářez spojuje násypové i zářezové řešení do jednoho prvku. Díky tomu je možné jednodušeji vytvářet celé šablony typických řezů bez nutnosti používat samostatné podsestavy rozhodovačů.

Uživatel může:

  • cílovat dno příkopu, patu násypu nebo hranu zářezu polohově i výškově,
  • navrhnout patní příkop s hrázkou,
  • volit typ příkopu v zářezu,
  • pracovat s hloubkou příkopu vůči pláni nebo koruně komunikace,
  • využít odvodňovací prvek CURB-KING,
  • navrhovat lavičky v násypu,
  • nastavit zaoblení násypu včetně jeho poloměru.

Podporované typy příkopů v zářezu (dle VL):

  • nezpevněný,
  • žlabovka,
  • monolit,
  • zpevněný.

Přínosy použití CS Silniční podsestavy

  • Rychlejší tvorba koridorů – běžné silniční situace lze řešit připravenými podsestavami bez zdlouhavého skládání vlastních prvků.
  • Vyšší přesnost návrhu – méně ručního nastavování znamená menší riziko chyb.
  • Lepší práce s cílováním – podsestavy podporují polohové i výškové cílování celé řády klíčových bodů.
  • Větší flexibilita v Civil 3D – vozovka, krajnice, násyp i zářez lze nastavovat podle konkrétních potřeb projektu.
  • Nástroj z praxe pro praxi – funkce vycházejí z typických požadavků silničních projektantů.
