Informační model stavby (IMS) a digitální model stavby (DiMS) – jaký je rozdíl?

IMS, DiMS a legislativa

Rozdíl mezi IMS a DiMS už není jen odborné téma z oblasti BIM. Význam má i z pohledu zákona č. 330/2025 Sb., o správě informací o stavbě a vystavěném prostředí a o změně některých dalších zákonů.

Tento zákon nabývá účinnosti po částech. Ustanovení týkající se informačního modelu stavby (IMS), datového standardu stavby a společného datového prostředí jsou účinná od 1. ledna 2027. I proto je důležité správně rozlišovat mezi širším pojmem IMS a jeho dílčí částí, digitálním modelem stavby (DiMS).

Informační model stavby (IMS)

Informační model stavby (IMS) je klíčovým pojmem a předmětem úpravy zákona. Představuje digitální reprezentaci stavby a zahrnuje všechny informace potřebné pro:

• návrh,
• realizaci,
• provoz a údržbu,
• i případné odstranění stavby.

Podle § 2 písm. b) zákona je informační model stavby digitální reprezentací: fyzických a funkčních charakteristik stavby a dalších informací spojených s celým životním cyklem stavby.

V rámci IMS jsou zachycovány mimo jiné i informace týkající se:

• průběhu změn jednotlivých částí IMS a jejich verzí,
• komunikace relevantních účastníků nad těmito výstupy,
• odpovědností za schválení nebo zamítnutí poskytnutých informací k použití.

Cílem IMS je tvořit spolehlivý a důvěryhodný zdroj informací o stavbě v průběhu celého jejího životního cyklu – od prvotního záměru až po demolici.

IMS = „všechny relevantní informace o stavbě v digitální podobě“.

Digitální model stavby (DiMS)

Digitální model stavby (DiMS) představuje trojrozměrnou digitální reprezentaci stavby propojenou s alfanumerickými informacemi (vlastnostmi), které popisují jednotlivé prvky a jejich vztahy.

Digitální model stavby:

• obsahuje geometrii (prostorové uspořádání stavebních prvků),
• obsahuje vlastnosti prvků (materiály, technické parametry, kódy, klasifikaci),
• je typicky výsledkem práce v autorských BIM nástrojích jako je například Autodesk Revit nebo Autodesk Civil 3D.

Podle § 6 odst. 1 zákona digitální model stavby (DiMS) představuje ucelenou část reprezentující prostorové uspořádání a charakteristiky stavby, jejích konstrukcí a prvků ve strukturované podobě.

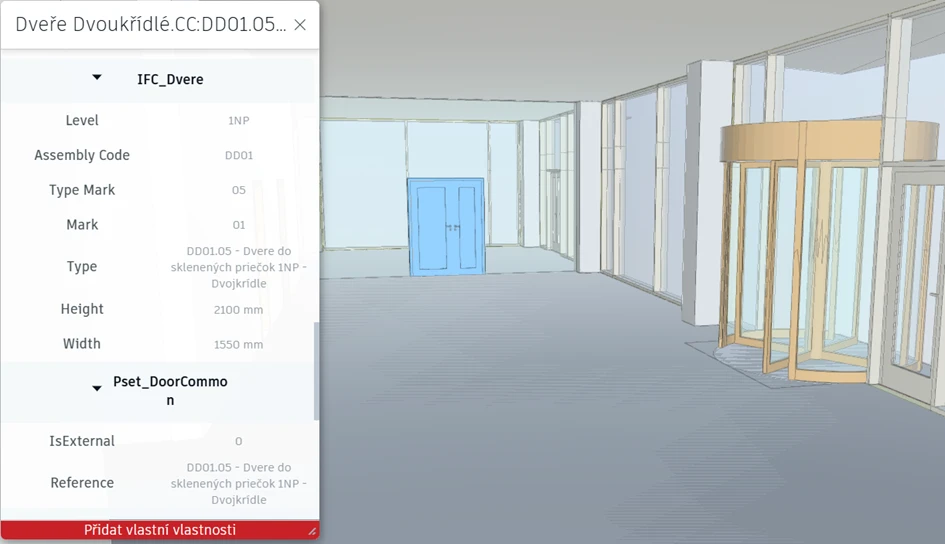

Obrázek 1: Prohlížení DiMS v prostředí Proconom, zobrazení vlastností označeného prvku dveří

Z praktického hlediska platí:

• Digitální model stavby (DiMS) je část informačního modelu stavby (IMS).
• DiMS se typicky skládá z dílčích DiMS, například na úrovni:
  • profesí (TZB, elektro, statika, architektura),
  • stavebních objektů,
  • případně jiného logického členění (etapy, části areálu).

Obrázek 2: Příklad obsahu informačního modelu stavby

Jak může být IMS zobrazen a organizován

Informační model stavby (IMS) může být prezentován a využíván různými způsoby, například jako:

• Složková (adresářová) struktura typicky v prostředí CDE jako soustava složek, podsložek a souborů.

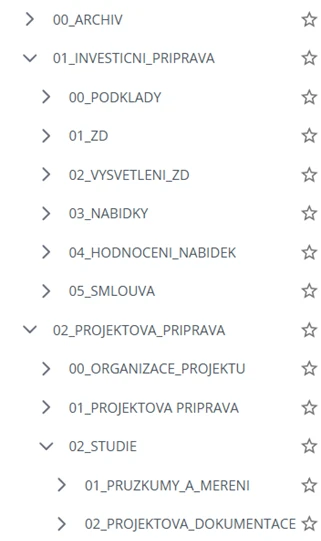

Obrázek 3: Příklad složkové struktury

• Vyfiltrování informací na základě třídicích vlastností, tagů, klasifikace, stavu schválení apod.

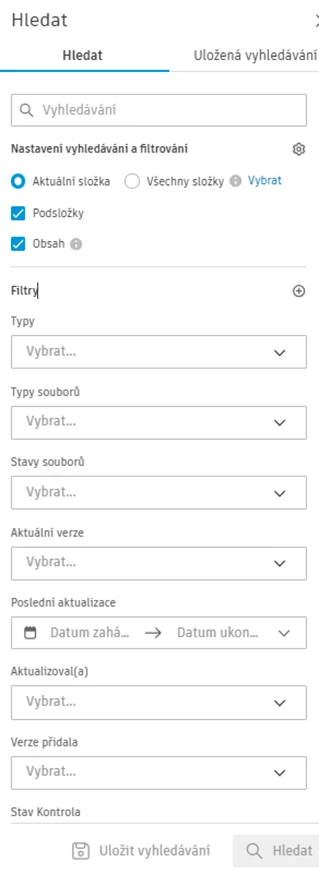

Obrázek 4: Vyfiltrování potřebných informací v prostředí Autodesk Construction Cloud

• Grafické zobrazení vztahů informací - vizualizace vazeb mezi modely, dokumenty, prvky, požadavky, záznamy údržby atd.

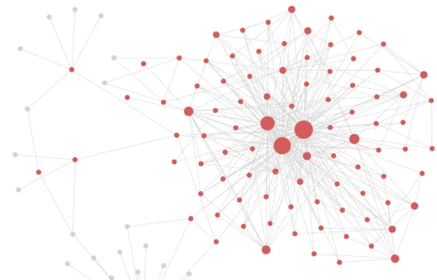

Obrázek 5: Příklad, jak by mohlo vypadat grafické zobrazení propojení informací na základě metadat

IMS je tedy propojený ekosystém informačních kontejnerů (DiMS, dokumenty, tabulky, …), organizovaný podle předem dohodnutých pravidel.

Co je a co není informační model stavby

Rozdíl mezi „náhodným shlukem digitálních informací o stavbě“ a skutečným informačním modelem stavby (IMS) spočívá především v tom, jak jsou informace organizované a řízené.

Abychom mohli mluvit o IMS, musí být splněno zejména:

• vhodná a provázaná struktura - nejčastěji v podobě adresářů a složek v CDE, které odpovídají dohodnuté klasifikaci, fázím, objektům, profesím apod.,
• použití metadat - například označení typu informace, stavu (pracovní, sdílené, pro schválení, pro použití), odpovědné role, data platnosti,
• klasifikace a jednoznačná identifikace prvků (v DiMS) i informačních kontejnerů (souborů, dokumentů, záznamů),
• standardizované procesy správy informací - nastavené workflow pro tvorbu, kontrolu, schvalování, verzování a archivaci informací.

Bez těchto principů je digitální projekt spíše „složkou plnou souborů“ než skutečným informačním modelem stavby.

Dílčí DiMS může být, podobně jako každý jiný datový soubor, propojen s dalšími částmi IMS:

• na úrovni metadat např. přiřazení k určitému objektu, fázi, smlouvě, požadavku, změnovému řízení,
• propojen na úrovni jednotlivých prvků například přiřazení odkazu z CDE na manuál výrobku, schématu zapojení nebo servisní protokol ke konkrétnímu prvku v DiMS.

Tím dochází k tomu, že:

• osoba si najde prvek v modelu (DiMS),
• jedním klikem se dostane k manuálu nebo záručním listům uloženým v IMS,
• informace jsou lépe dohledatelné a práce se stavbou je efektivnější.

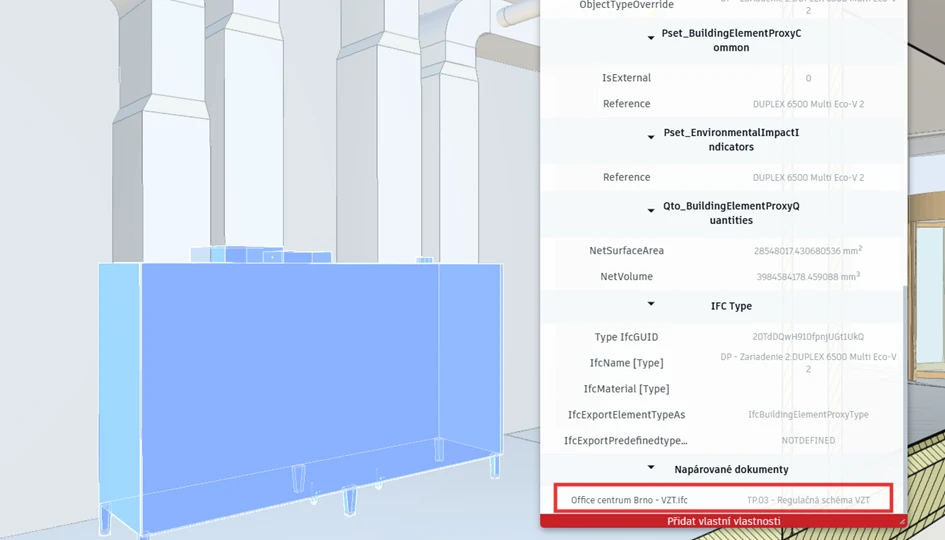

Obrázek 6: Napárování dokumentu na VZT jednotku v prostředí Proconom
